蒲黄榆北二区污水翻建工程

日期:2017-10-25
我要分享
一、目的

      现实生活中使用多年的污水管、自来水管、煤气管、天然气管线常常因其腐蚀、树根对管道的破坏作用,管线沉降或接头部位错口,致使管线出现使用失效,还有些因经济发展原管径输送量已无法满足要求,需扩大管径,这些均需要对旧管道进行更新或扩容。

      常规的管道更换方法需要全面铺开的市政工程工地,这样会带来一系列的相关问题,旷日持久的土方施工,交通中断,道路损坏,大量的拆迁,绿化的破坏,泥泞尘土对环境的影响,噪声污染等等,而在城市市政工程上对环境保护的要求越来越严格,如何减少环境污染,减少掘路,土方施工,减少对旧设施和环境的破坏,减少扰民,对我们的施工技术提出了很高的要求,为适应社会的要求,保护环境,开拓城市市政养护的新思路。我们引进了免开挖技术,通过采用德国进口GRUNDOBVRST800G型扩管设备,将蒲黄榆北二区污水管线D=400mm(混凝土管)进行非开挖扩管施工,将其改建为D=400HDPE聚乙烯管,并通过此次试验熟悉整个操作过程,初步掌握这种非开挖施工技术的工艺和操作。

二、概况

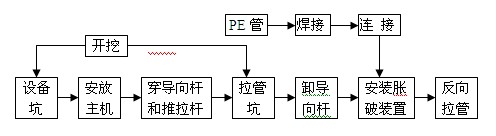

      工程概况:蒲黄榆北二区污水管全长313.25米,位于蒲黄榆北二区,原建于1983年,管材为普通砼管D=400毫米,经长期使用砼管被严重腐蚀,给地区正常排水造成隐患。但因现场狭窄,车辆行人较多,管线上方有自来水管、电力、煤气、热力管线,地面有建筑物、电线杆、变压器和绿地等多种影响施工的因素,过去开槽施工很难解决,此次采用非开挖扩管新技术进行旧管线翻新置换,具体部位为1#-5#,加井—9#,管材采用山东胜邦产D=400毫米HDPE聚乙烯管。(见工作原理图)

      GRUNDOBVRST800G扩管机工作原理:在旧管线上直接施工,破碎旧有管线,然后拉入新的PE管,达到更换或扩容的目的。该机包括主机、液压动力箱和适用不同管道材质的滚刀或扩头,该设备GRUNDOBVRST800G主机为可伸缩式,长度为1.2~1.9米,可通过抵在起始坑支撑端上实现液压调节。
